电力测功机发动机试验台详细的技术方案总结

　　远辰来详细的说说电力测功机发动机试验台详细的技术方案。

　　一、概述

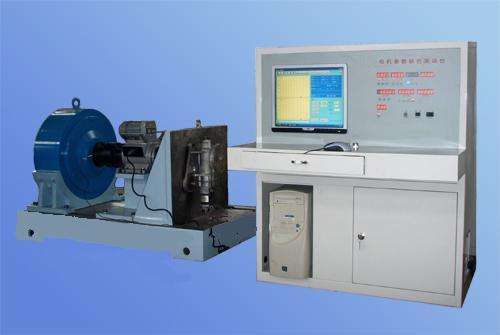

　　电力测功机是发动机台架性能试验的专用检测设备。该系统采用交流测功机和变频控制技术，以及计算机技术和试验软件，满足台架试验的测试要求。

　　二、主要功能特点

　　1、本系统主要由下列几部分组成：

　　(1)主机：交流电力测功机;

　　(2)测功机控制：ABB交流变频调速装置，采用手动旋钮调节运行工况点;

　　(3)油门执行机构及其控制：直流力矩电机，手动恒位置控制;自动恒转速控制

　　(4)检测及数据处理部分：采用工控计算机，检测、显示各种检测参数，进行数据管理，打印试验报告，绘制发动机特性曲线;

　　2、采用ABB全数字控制装置，交流电力测功机具有电动-测功两种运行状态，电动时可拖动发动机，使发动机自动运转，测功时对发动机施加负载，控制特性快速、稳定;

　　3、测功运行时将发动机机械能量转换为电能回馈电网，由电网回收再利用，在低速运行时能够达到测功机额定扭矩能力;

　　4、测功机控制操作有恒扭矩/恒转速/恒电流控制方式，操作人员可根据需要或习惯自行选择;

　　5、具有远距离隔室操作发动机油门开度功能;

　　6、系统检测及数据处理操作采用工业控制计算机，提高系统的可靠性，完成试验过程数据显示、打印，存储和最终输出试验报告、绘制特性曲线;

　　7、检测和显示数据：

　　(1)转速;

　　(2)扭矩;

　　(3)发动机油门开度;

　　(4)机油温度;

　　(5)出水温度;

　　(6)排气温度;

　　(7)机油压力;

　　(8)燃油消耗。

　　8、系统安全保护措施有：超速保护、故障保护、紧急停车按钮、发动机熄火停车保护继电器接点、报警指示灯;

　　9、试验方法及试验数据的处理按照相关国家标准和行业标准进行。
