电力测功机的工作原理

更新时间:2019-8-8 8:54:20 浏览次数:

  电力测功机的工作原理

  电力测功机采用通信变频反馈加载,负载能量通过通信负载发生器反馈回电网;转矩和速度由转矩传感器直接测量;电流、电压、频率、功率因数由综合测量仪表检测。电量仪表;计算机自动检测、显示并完成数据处理、报表及各种曲线。

  利用电机测量各种动力机械轴上输出的转矩,并结合转速以确定设备的功率。因为被测量的动力机械可能有不同转速,所以用作电力测功机的电机必须是可以平滑调速的电机。电力测功机分直流电力测功机和交流电力测功机,目前用得较多的是交流电力测功机。

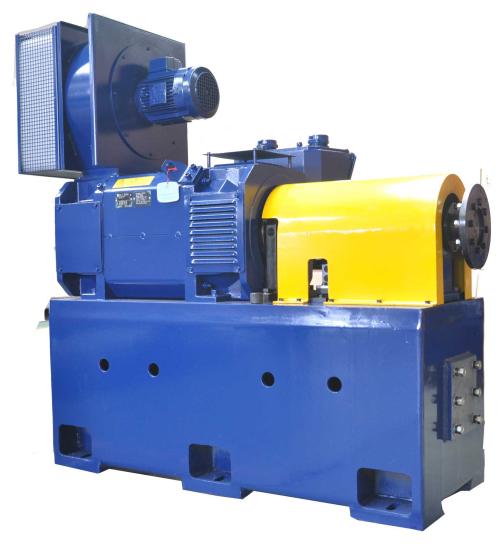

电力测功机

  电力测功机概述

  概述交流电力测功机是目前市面上最先进的加载测功设备,尤其在中小功率以及微小功率的动力机械加载测功试验中,可以兼顾各动力机械的低速及高速加载测功试验,相对其它类型测功加载设备而言,在性能、可靠性、维护难易程度等方面都有比较明显的优势;尤其在低速机械的加载测功方面,则更是其它方法无可比拟的,它几乎可以从0转速开始就可以提供电力测功机的额定转矩;当然,交流电力测功机还有一个最大的优点是能源回馈功能,它可以将被测机械发出的能量以电能的型式回馈给电网,供其他设备使用,而不是将能量转换成热能消耗掉,从这一点来说,交流测功机在建成后使用经济性是其他测功机无法比拟的,

  因为节约了能源,也就等于产生了经济效益。特别在这个能源越来越紧张的年代,节约已经被越来越多的企业所重视。

  电力测功机级别型式

  1)、由一台悬浮起来的交流电机,拉压力传感器测力装置,转速传感器、安装底座及与动力机械连接的法兰,可四象限运行的ACS800系列交流变频调速系统和交流电力测功机测控仪组成;

  2)、由一台交流电机,NJ型转矩转速传感器、底座及与动力机械连接的法兰,可四象限运行的ACS800系列交流变频调速系统和交流电力测功机测控仪组成。它们的工作原理都是将交流电机发出的交流电经 ACS 变频器逆变为直流电然后再逆变为交流电上网。

  ACS 交流变频调速系统通过调节电机的上网电流来控制原动机的转速和扭矩。如与ET2000 系列测控系统配套使用时除了可以对各种旋转动力机械的转速、扭矩进行精确测量和控制外,还可以测量并采集诸如温度、压力等其他信号。DL系列交流电力测功机与传统的水力、电涡流、直流测功机相比较具有非常明显的优势:

  技术优点及性

  1、节能

  水力、电涡流测功机的基本原理是将原动机产生的机械能转化为热能由水冷却后把热量带走,原动机发出的能量不能回收,转换过程中亦需耗费能量。而电力测功机却可以把原动机产生的机械能转换为电能回馈到内部电网,供其他设备使用。

  2紧急保护特性

  测功机本身具有过流,断相等保护功能,配合控制系统的超速保护功能,有效的避免了因原动机故障而引起的测功机损坏和原动机故障的扩大。

  电涡流测功机可以双向加载,但在低速时加载性能比水力测功机还差,不能作为反拖设备,在需要做发动机机械效率试验时需要另外配置拖动设备。

  电力测功机可以方便的实现双向加载,同时在转速到0r/min时依然可以提供足够的加载能力;其加载特性为零转速至额定转速为恒扭矩特性,额定转速至最高转速为恒功率特性,完全符合动力机械的负载特性;而且,电力测功机可以作为动力机械倒拖原动机,可以作为机械效率试验的动力和发动机启动动力使用。

  3、瞬态加载特性

  水力测功机的加载反应时间基本上在秒级,电力测功机的加载反应主时间为ms级,这主要取决与变频器的阶跃响应和系统的惯性;就ACS800本身而言,控制信号的阶跃响应时间小于5ms 。

  4、加载方式

  水力测功机只能在一个方向加载,同时转速低于一定值时加载性能变差;不能作为反拖设备,在需要做发动机机械效率试验时需要另外配置拖动设备。

  5、可靠性

  DL系列交流电力测功机的主机由国内著名品牌配套,转矩转速传感器由四川诚邦测控技术有限公司或HBM公司制造,交流变频调速器由ABB公司配套。负载电机、转矩转速传感器、变频器均经国家权威部门严格检测,完全符合相关的行业标准。

  6、反拖特性

  水力测功机和电涡流测功机本身只消耗原动机能量,不能提供驱动动力,因此不能作为反拖设备。电力测功机可以方便的转换成电机拖动模式,从电网吸收能量,作为动力机械倒拖原动机。

  7、可维护性

  由于采用了完全符合行业标准/国家标准的配套件,用户在维护时不必依赖制造商,完全可以自行进行日常的维护保养,甚至在需要更换主机和传感器时亦可独立完成,降低维护保养费用。

  8、基建费用低

  DL系列交流测功机本身带有风机冷却,无需水冷装置(包括水池和循环管道),节省基建费。
